Dyno Bike

Dyno Bike ist der Leistungsprüfstand der nächsten Generation, der zur Messung der Leistungsabgabe eines Motorrads während der Fahrt entwickelt wurde. Ein computergestütztes Diagnosesystem ist unerlässlich für eine umfassende Analyse der Leistung von Straßen- und Rennmotorrädern.

Die neue Version des Prüfstands bietet zwei bedeutende Konstruktionsneuheiten, die seine Effizienz und Vielseitigkeit erheblich verbessern:

Komplett überarbeitete Struktur, jetzt mit einem niedrigeren Profil, wodurch der Einsatz von Rampen mit nur 150 cm Länge möglich ist – ideal für enge Räume oder Überflurinstallationen;

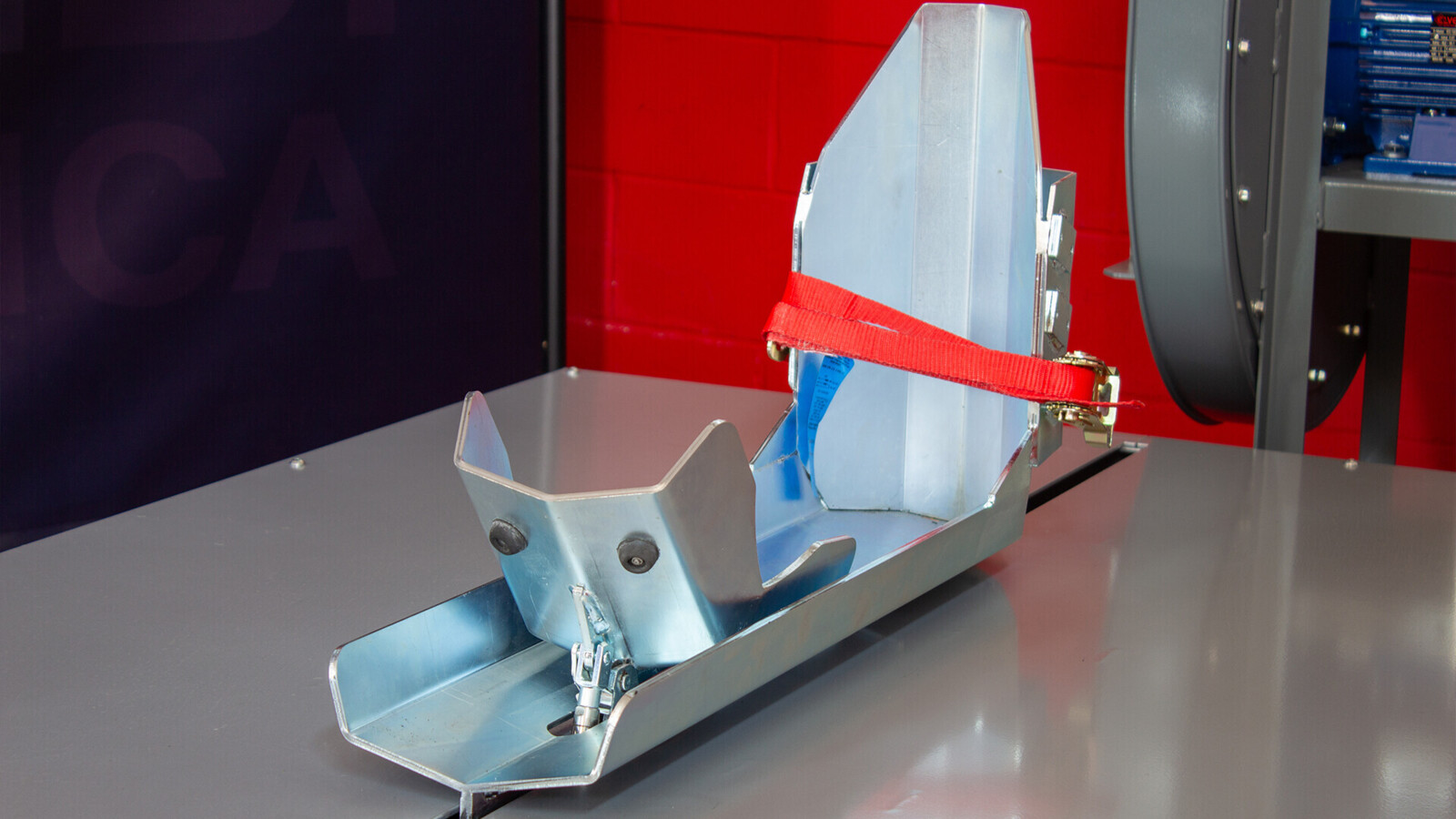

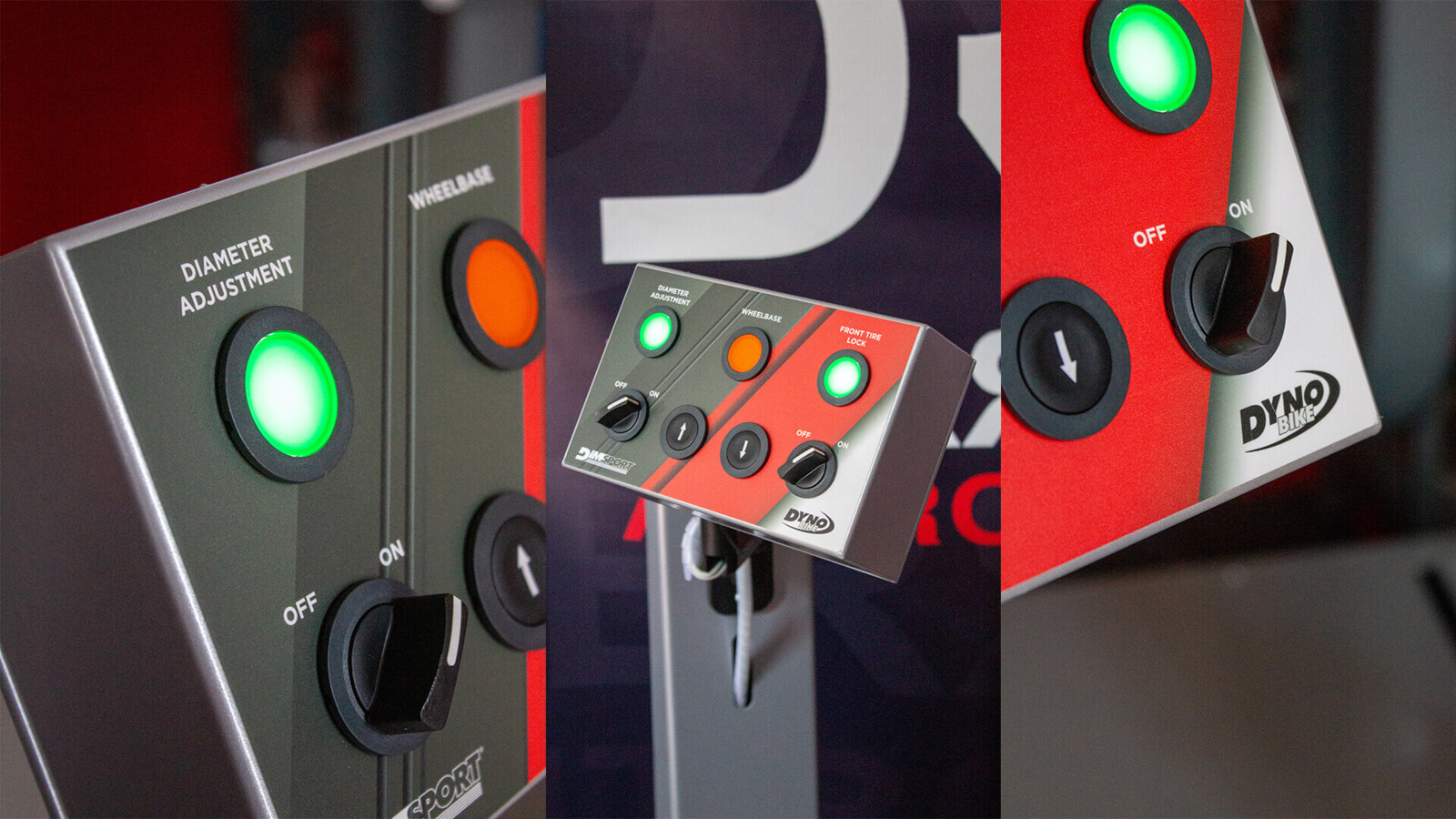

Fortschrittliches Radstand-Verstellsystem und integrierte pneumatische Klemmvorrichtung, die das Positionieren des Motorrads beschleunigen und vereinfachen und dabei jederzeit höchste Präzision und Sicherheit beim Be- und Entladen gewährleisten.

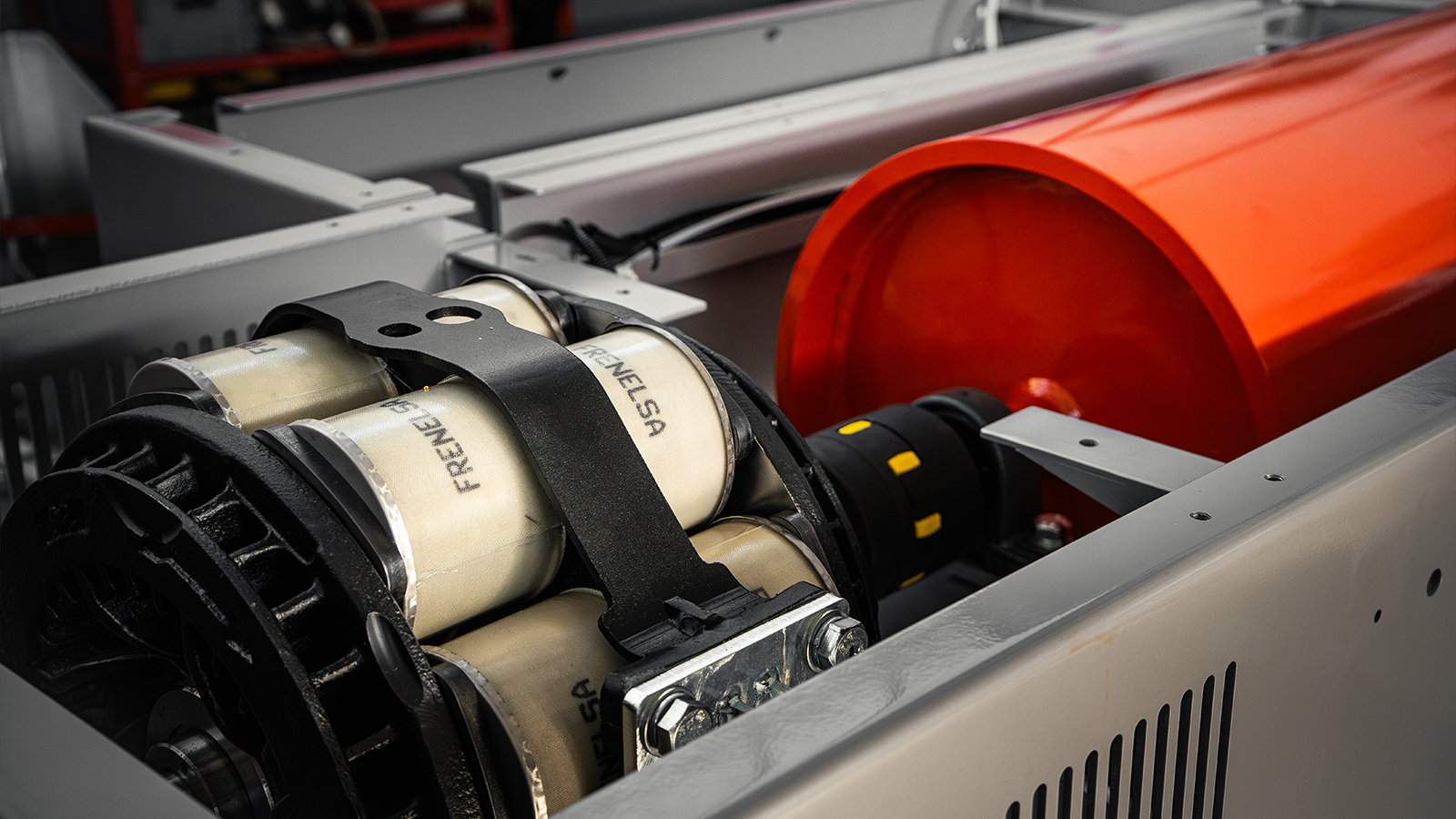

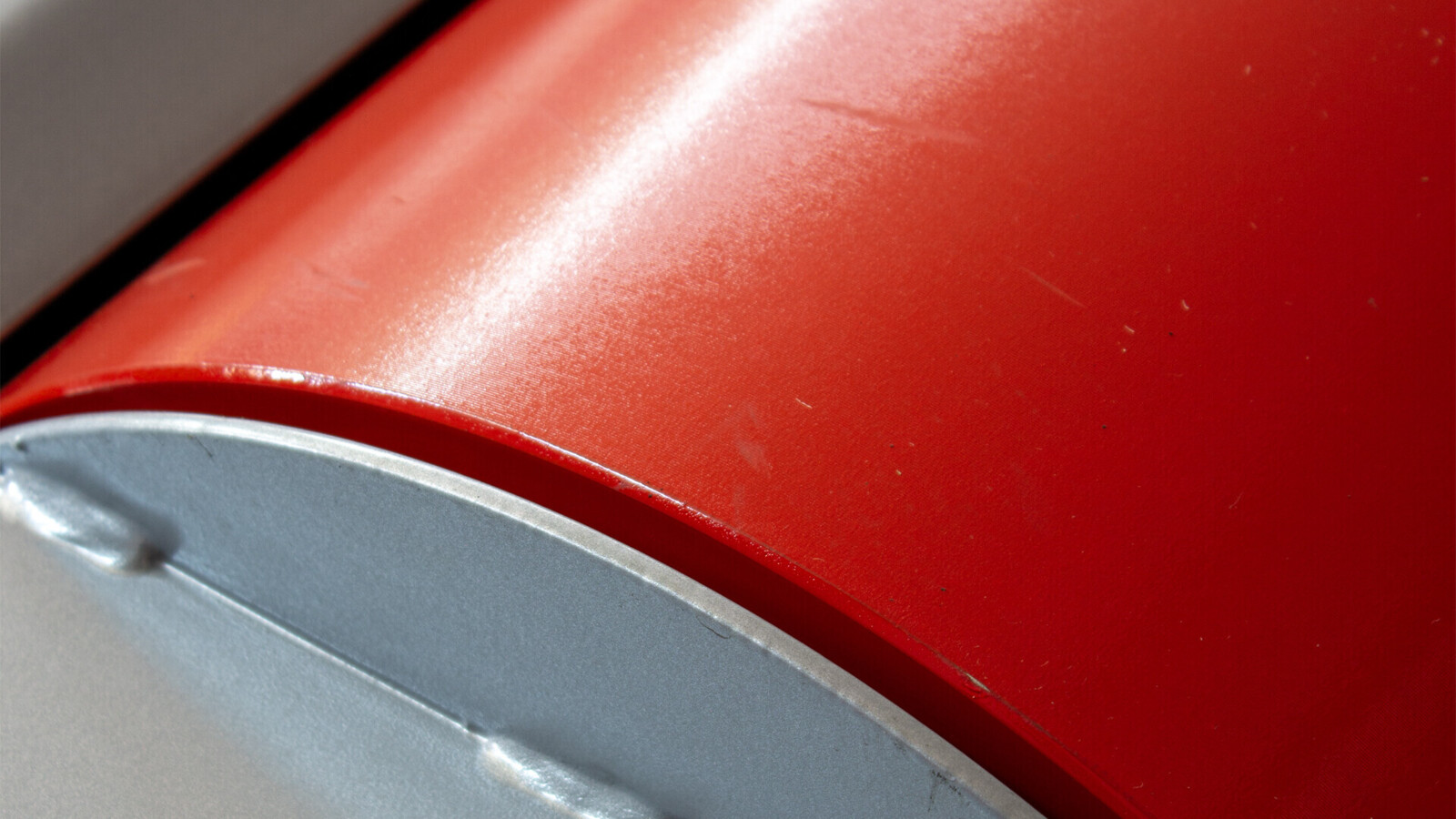

Dank der 400 mm Walze und der leistungsstarken Wirbelstrombremse (maximales Drehmoment 800 Nm) ermöglicht Dyno Bike extrem präzise und wiederholbare Tests für eine Vielzahl von Fahrzeugen – von kleinen Stadtmotorrädern bis hin zu den leistungsstärksten Superbikes (maximale Radleistung 250 kW).

Mit einer maximalen Tragfähigkeit von 1000 kg und Kompatibilität mit Motorrädern mit einem Radstand von 1200 bis 1900 mm passt sich der Prüfstand allen modernen Anforderungen an. Das tangentiale Belüftungssystem, erhältlich in den Versionen 5,5 kW und 7,5 kW (optional steuerbar über Fr

MAIN FEATURES

Maximale Radleistung mit grafischer Darstellung der entsprechenden Leistungskurve
Maximale Motorleistung mit grafischer Darstellung
Raddrehmoment mit grafischer Darstellung
Motordrehmoment mit grafischer Darstellung
Simulation konstanter Drehzahlen

Eine benutzerfreundliche Software und das Fehlen spezieller Hardware ermöglichen den Betrieb des Systems allein mit einem Notebook.

Die Werte lassen sich leicht sowohl auf digitalen Anzeigen als auch im grafischen Diagramm auswerten. Der Zeiger im Diagramm zeigt automatisch den entsprechenden Wert an.

Im Lieferumfang des Prüfstands ist das DYNOTUNE-Gerät enthalten, das eine automatische Neuprogrammierung der RapidBike-Zusatzmodule von Dimsport direkt über die Prüfstandssoftware ermöglicht.

Dimsport Manufacturing

Dyno Bike und Dyno Tractor werden vollständig im hauseigenen Produktionsbereich Dimsport Manufacturing entwickelt und gefertigt.

Dies ermöglicht uns die vollständige Kontrolle über jede Phase des Herstellungsprozesses der Motorrad- und Traktorenprüfstände und gewährleistet gleichbleibend hohe Qualitätsstandards.
Die interne Fertigung erlaubt zudem ein hohes Maß an Individualisierung, sodass unsere Produkte exakt an die spezifischen Anforderungen unserer Kunden angepasst werden können.

TECHNISCHE DATEN DFMTF2
Maximale Radleistung	250 kW
Höchstgeschwindigkeit	350 km/h
Maximales Raddrehmoment	800 Nm
Walzendurchmesser	400 mm
Radstand	1200 / 1900 mm
Tragfähigkeit	1000 kg
Progressive Lüftersteuerung	α (OPT)
Aufgenommene elektrische Leistung	2.5 kW
Abmessungen des Einbaumoduls	2560 x 1670 x 370 mm
Bodenaufbau-Abmessungen (inkl. Rampe)	3980 x 1670 x 370 mm
Gewicht nur Einbaumodul	700 kg
Gewicht Bodenaufbau (inkl. Rampe)	n.v.
DATENERFASSUNGS-KIT
Öltemperatursensor (°C) / H2O (°C)	0 - 150 °C
Abgastemperatursensor (K)	0 - 1000 °C
Turboladerdrucksensor (bar)	n.v.
Breitband-Lambdasonde	0 - 5 Vdc
Ansauglufttemperatursensor	-10 / +60 °C

	LÜFTER 5.5 kW	LÜFTER 7.5 kW
TECHNISCHE DATEN LÜFTER
Elektrische Leistung	5.5 kW	7.5 kW
Versorgungsspannung	230/400 Vac 50Hz	230/400 Vac 50Hz
Luftgeschwindigkeit	200 km/h	260 km/h
Mittlerer Luftdruck	75 mbar	85 mbar
Luftdurchsatz	1800 m³/h	2100 m³/h
Abmessungen	780 x 465 x 895 mm	780 x 465 x 895 mm
Invertersteuerung	α (OPT)	α (OPT)
Gewicht	140 kg	175 kg
